無錫冠亞恒溫
油冷系統 5℃~135℃
制冷加熱控溫控流量系統 1820
功能參數
- 電源功率(kW)：380V50HZ
- 加熱功率(kW)：15~38
- 流量輸出(L/min)：2~20
- 流量控制精度：±0.2L/min
- 控溫精度：±0.3℃
- 冷卻方式：水冷
| 型號 | KRY-OA15W | KRY-OA25W | KRY-OA38W | KRY-OA15W2S | KRY-OA25W2S | KRY-OA38W2S | |
| 溫度范圍 | +5℃~+135℃ | ||||||
| 控溫精度 | ±0.3℃ | ||||||
| 溫度反饋 | PT100 | ||||||
| 流量控制 | 2L/min~20L/min 一進一出? 進出控制聯動 | 2L/min~15L/min 兩路輸出，一路輸入 流量控制聯動 | |||||
| 流量精度 | ±0.2L/min | ||||||
| 壓力控制 | 0.2bar~2.5bar | ||||||
| 加熱功率 | 15KW | 25KW | 38KW | 15KW | 25KW | 38KW | |
| 制冷 | 125℃ | 15kw | 25kw | 38kw | 15kw | 25kw | 38kw |
| 20℃ | 15kw | 25kw | 38kw | 15kw | 25kw | 38kw | |
| 壓縮機 | 艾默生谷輪渦旋柔性壓縮機/日系渦旋柔性壓縮機 | ||||||
| 制冷節流 | 電子膨脹閥 | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 循環泵 | 齒輪泵 | ||||||

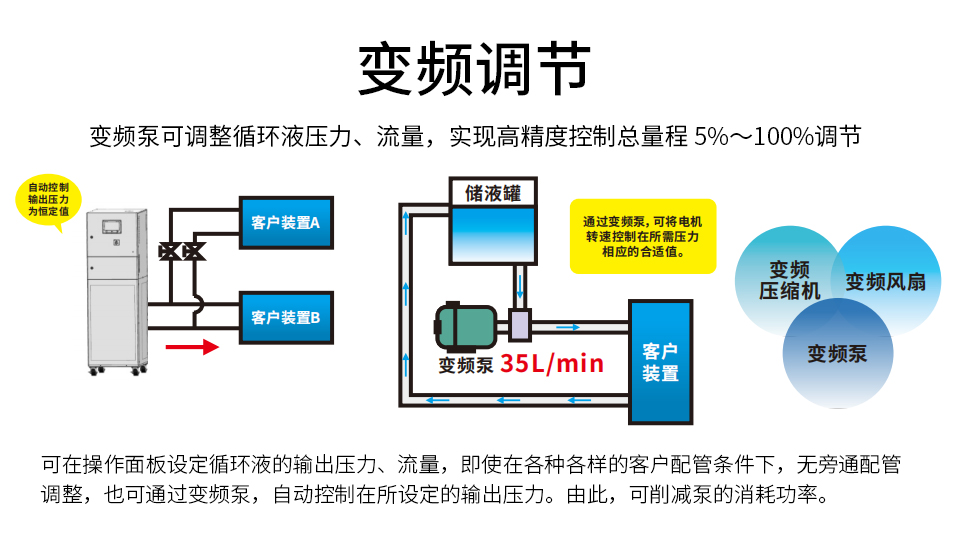

| 流量調節 | 變頻器矢量調節 | ||||||

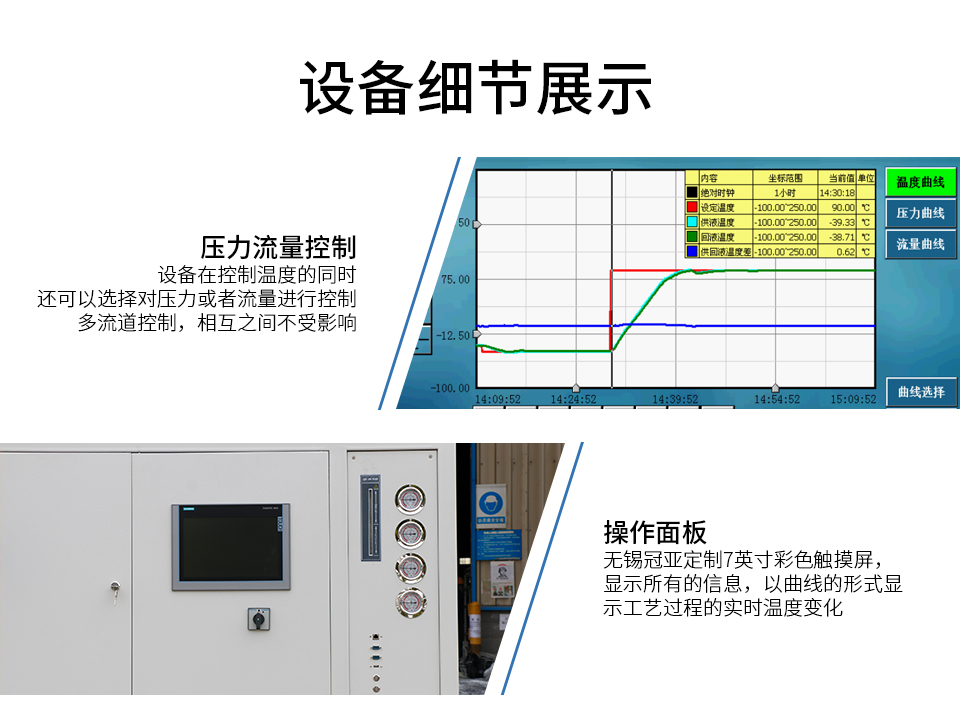

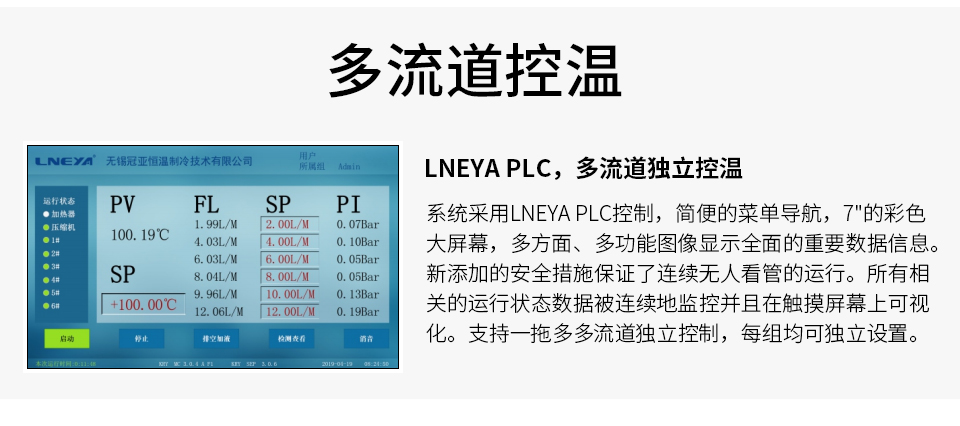

| 輸入與顯示 | 7寸彩色觸摸屏/PLC控制器 | ||||||
| 通訊 | CAN通訊總線 | ||||||
| 制冷劑 | R410A | ||||||
| 載冷劑 | 油 | ||||||
| 冷卻水20度 | 4000L/H | 4000L/H | 6000L/H | 8500L/H | 4000L/H | 6000L/H | |
| 冷卻水接口 | ZG1 | ZG1 | ZG1 1/8 | ZG1 | ZG1 | ZG1 1/8 | |
| 電源 | 380V 50HZ 三相五線制 | ||||||
| 斷路器 | 63A | 80A | 125A | 63A | 80A | 125A | |
| 外置工裝 | 外置回油工裝尺寸600×850×600 當選配外置回油工裝，需要將工裝安裝到測試電機下方 | ||||||
| 型號 | KRYH-A15W???????? KRYH-A15WR | KRYH-A25W KRYH-A25WR | KRYH-A38W??? KRYH-A38WR | KRYH-A60W???????? KRYH-A60WR | |
| 溫度范圍 | 0℃～+160℃ | ||||
| 控溫精度 | ±0.5℃ | ±0.5℃ | ±0.5℃ | ±0.5℃ | |
| 溫度反饋 | Pt100 | Pt100 | Pt100 | Pt100 | |
| 溫度顯示 | 0.01k | 0.01k | 0.01k | 0.01k | |
| 流量控制 | 1～20 L/min | 1～20 L/min | 1～20 L/min | 1～20L/min | |
| 流量控制精度 | ±0.2L | ±0.2L | ±0.2L | ±0.2L | |
| 壓力控制 | 0.2bar～2.5bar | 0.2bar～2.5bar | 0.2bar～2.5bar | 0.2bar～2.5bar | |
| 流量壓力說明 | 設備可以單獨控制流量，也可單獨控制壓力。需要同時控制采用不同方案（需定制） | ||||
| 回油裝置 | KRYH-?? R系列增加獨立回油箱及回油泵，適用于敞開系統 | ||||
| 加熱功率 | 10kW | 15kW | 25kW | 38kW | |
| 制冷量 | 160℃ | 15kW | 25kW | 38kW | 60kW |
| 20℃ | 15kW | 25kW | 38kW | 60kW | |
| 5℃ | 11kW | 18kW | 27kW | 42kW | |
| 導熱介質 | 各類型低粘度潤滑油 | ||||
| 壓縮機 | 艾默生谷輪渦旋柔性壓縮機 | ||||
| 節流裝置 | 電子膨脹閥 | ||||
| 油分離器 | 艾默生 | ||||
| 干燥過濾器 | 丹佛斯 | ||||
| 蒸發器 | 高力板式換熱器 | ||||
| 循環泵 | 磁力泵 | ||||
| 變頻器 | 匯川/臺達 | ||||
| 流量、壓力傳感器 | 品牌流量計，壓力傳感器 | ||||
| 輸入、顯示 | 7寸彩色觸摸屏\? PLC控制器 | ||||
| 通信 | Modbus RTU協議RS485接口， CAN通信總線、以太網接口TCP/IP協議 | ||||

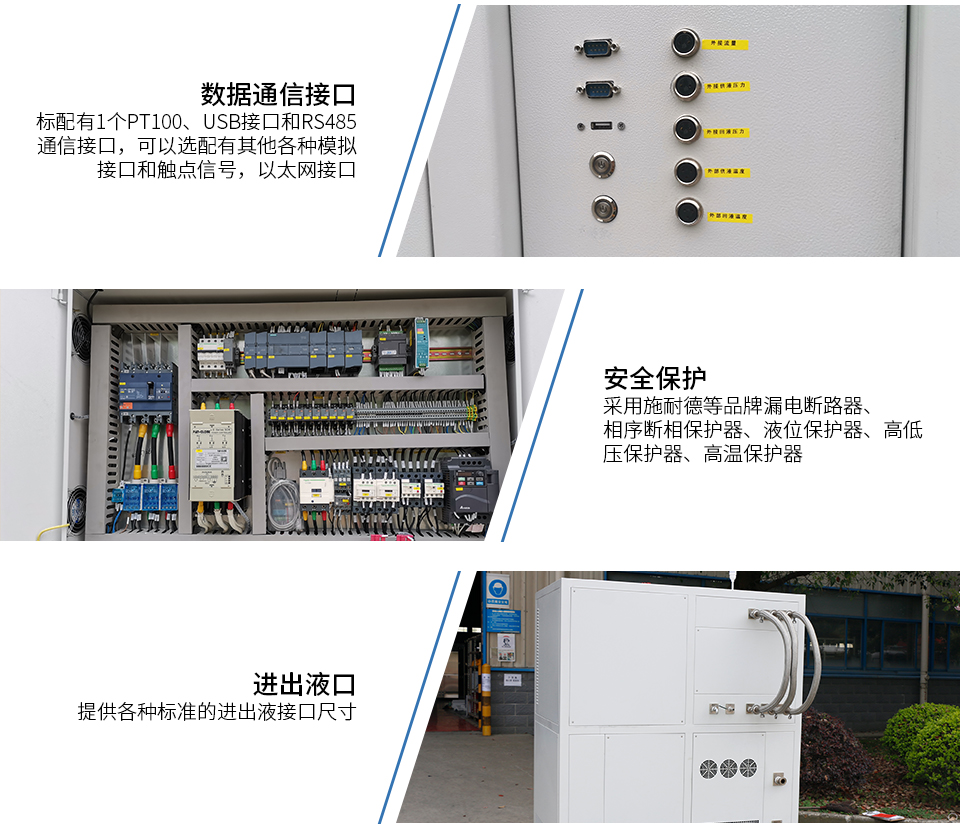

| 安全保護 | 具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置、低液位保護、高溫保護、傳感器故障保護等多種安全保障功能 | ||||
| 制冷劑 | R404A/R507C/R125/N40 四種制冷劑均可使用 | ||||
| 外輸出接口尺寸 | 有三組進出液口，ZG3/4 | ||||
| 水冷型at 20度 | 2800L/H ZG1 | 4500L/H ZG1 1/8 | 7000L/H DN40 | 12000L/H DN50 | |
| 水冷冷凝器 | 沈氏套管式換熱器 | ||||
| 電380V50HZ | 22kW | 33kW | 45kW | 68kW | |
| 尺寸cm | 80*120*185 | 100*150*185 | 120*180*205 | 145*205*225 | |
| 重量 | 420kZG | 750kZG | 1000kZG | 1700kZG | |
